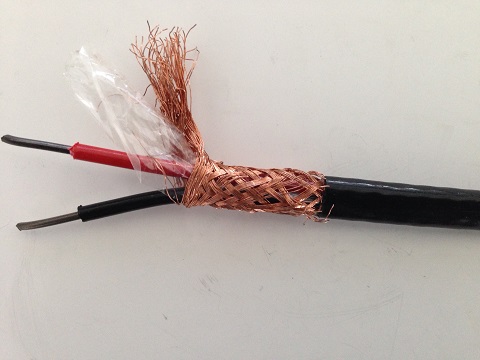

補償導線是在一定溫度范圍內（0~100℃）具有與所匹配熱電偶熱電動勢相同標稱值的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。
用于將熱電偶冷端延長至遠離高溫且溫度比較穩定的地方的 一種專用導線。實質上是由兩種不同的金屬組成的熱電偶。在一定溫度范圍內 ，它的熱電特性與主熱電偶的熱電性質基本相同。用補償導線與熱電偶的冷端連結，就可以將熱電偶輸出的溫度信號傳輸?shù)竭h(yuǎn)離數 十米的控制室里，送給顯示儀表或控制儀表。這就相當于把熱電偶延長到溫度恒定的地方，解決了熱電偶冷端在熱設備附近造成的高溫和溫度不穩定問題。 使用方便，是熱電偶安裝中經常采用的。它們是專用導線，一種類型的補償導線只能同相應的一類熱電偶配套使用，而且正、負極性不可接反。
補償導線分一般采用和熱電偶具有相同電子密度的導線代替，補償導線的與熱電偶的連線一般都是很明了，熱電偶的正極連接補償導線的紅色線，而負極則連接剩下的顏色。一般的補償導線的材質大部分都采用銅鎳合金。
補償導線，補償電纜型號及選型
|
補償導線型號及選型 產品標號（標記） |
補償導線型號大全及選型 補償導線合金絲和絕緣層顏色 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
補償導線的熱電勢、允差
| 熱電勢及允差（μV） |
熱電偶測試 端溫度（℃） |
||||||
|
100 ℃ |
100 ℃ | ||||||
|
熱電勢 （標準值） |
允 差 |
熱電勢 （標準值） |
允 差 | ||||
| 普通級 | 精密級（S） | 普通級 | 精密級（S） | ||||
| SC或RC | 645 | ±60（±5.0℃） | ±30（±2.5℃） | 1440 | ±60（±5.0℃） | －－ | 1000 |
| KCA | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | 8137 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
| KCB | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | 8137 | －－ | －－ | 900 |
| KX | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | 8137 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
| NC | 2774 | ±100（±2.5℃） | ±60（±1.5℃） | 5912 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
| NX | 2774 | ±200（±2.5℃） | ±60（±1.5℃） | 5912 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
| EX | 6317 | ±60（±2.5℃） | ±120（±1.5℃） | 13419 | ±200（±2.5℃） | ±120（±1.5℃） | 600 |
| JX | 5268 | ±140（±2.5℃） | ±85（±1.5℃） | 10777 | ±140（±2.5℃） | ±85（±1.5℃） | 500 |
| TX | 4277 | ±60（±1.0℃） | ±30（±0.5℃） | 9285 | ±90（±1.5℃） | ±48（±0.8℃） | 300 |
補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：補償導線型號大全及選型
| 使用分類 | 標稱截面（mm2） | 單股線芯 | 多股軟線芯（R） | 絕緣層厚度 | 護層厚度 | 外徑上限 | |||||
| 線芯股數（根） | 單線直徑 | 線芯股數（根） | 單線直徑 | 扁平型 | 屏蔽扁平型 | ||||||
| 單股線芯 | 多股線芯 | 單股線芯 | 多股線芯 | ||||||||
| 一般用（G） | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.7 | 3.0x4.6 | 3.1x4.8 | 3.8x5.4 | 3.9x5.6 |
| 0.5 | 1 | 0.80 | 7 | 0.30 | 0.5 | 0.8 | 3.7x6.4 | 3.9x6.6 | 4.5x7.2 | 4.7x7.4 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.7 | 1.0 | 5.0x7.7 | 5.1x8.0 | 5.8x8.5 | 5.9x8.8 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.7 | 1.0 | 5.2x8.3 | 5.5x8.7 | 6.0x9.1 | 6.3x9.6 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.7 | 1.0 | 5.7x9.3 | 5.9x9.8 | 6.5x10.1 | 6.7x10.7 | |
| 耐熱用（H） | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.3 | 2.3x4.0 | 2.4x4.2 | 3.1x4.8 | 3.2x5.0 |
| 0.5 | 1 | 0.80 | 7 | 0.3 | 0.4 | 0.3 | 2.9x5.0 | 3.0x5.2 | 3.7x5.5 | 3.8x6.0 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.4 | 0.3 | 3.5x5.7 | 3.7x6.1 | 4.3x6.5 | 4.5x6.9 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.4 | 0.3 | 4.0x6.5 | 4.2x6.9 | 4.8x7.3 | 5.0x7.7 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.4 | 0.3 | 4.5x7.3 | 4.8x7.9 | 5.3x8.1 | 5.6x8. |
耐熱260℃和耐熱100℃高溫K型補償電纜
| ZR-KX-HA-FFP | 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FFRP | 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-HA-FPFP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FPFRP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-HA-FVP | 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FVRP | 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-HA-FPVP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FPVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-HA-FGP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FGRP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-HA-FPGP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FPGRP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-GA-YJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-GA-YJVRP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-GA-YJPVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-GA-YJPVRP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-GA-VV | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度熱電偶用阻燃型補償電纜 |
| ZR-KX-GA-VPV | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用阻燃型補償電纜 |
| ZR-KX-GA-VPVP | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用阻燃型補償電纜 |
| ZR-KX-GA-VVP | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FF | 氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫阻燃型補償電纜 |
| ZR-KX-HA-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度熱電偶用高溫阻燃型補償電纜 |
| ZR-KX-HA-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用高溫阻燃型補償電纜 |
| ZR-KX-HA-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級K分度熱電偶用高溫阻燃型補償電纜 |
| ZR-KX-HA-FV105 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級K分度熱電偶用高溫阻燃型補償電纜 |
| ZR-KX-HA-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫阻燃型補償電纜 |
| ZR-KX-HA-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用阻燃型高溫補償電纜 |
| ZR-KX-HA-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫阻燃型補償電纜 |
| ZRKX-HA-FGP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償電纜 |
| ZRKX-HA-FGRP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜 |
| ZRKX-HA-FPGP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償電纜 |
| ZRKX-HA-FPGRP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜 |
精密級E分度補償電纜型號全稱
| EX-HA-FFP | 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級E分度號熱電偶用補償電纜 |
| EX-HA-FFRP | 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級E分度號熱電偶用補償軟電纜 |
| EX-HA-FPFP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償電纜 |
| EX-HA-FPFRP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償軟電纜 |
| EX-HA-FVP | 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級E分度號熱電偶用補償電纜 |
| EX-HA-FVRP | 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級E分度號熱電偶用補償軟電纜 |
| EX-HA-FPVP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償電纜 |
| EX-HA-FPVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償軟電纜 |
| EX-HA-FGP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級E分度號熱電偶用補償電纜 |
| EX-HA-FGRP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級E分度號熱電偶用補償軟電纜 |
| EX-HA-FPGP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償電纜 |
| EX-HA-FPGRP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償軟電纜 |
| EX-GA-YJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級E分度號熱電偶用補償電纜 |
| EX-GA-YJVRP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級E分度號熱電偶用補償軟電纜 |
| EX-GA-YJPVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償電纜 |
| EX-GA-YJPVRP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償軟電纜 |
| EX-GA-VV | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級E分度熱電偶用補償電纜 |
| EX-GA-VPV | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級E分度熱電偶用補償電纜 |
| EX-GA-VPVP | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級E分度熱電偶用補償電纜 |
| EX-GA-VVP | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級E分度熱電偶用補償電纜 |
| EX-HA-FF | 氟塑料絕緣對絞氟塑料護套精密級E分度熱電偶用高溫補償電纜 |
| EX-HA-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級E分度熱電偶用高溫補償電纜 |
| EX-HA-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級E分度熱電偶用高溫補償電纜 |
| EX-HA-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級E分度熱電偶用高溫補償電纜 |
| EX-HA-FV105 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級E分度熱電偶用高溫補償電纜 |
| EX-HA-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級E分度熱電偶用高溫補償電纜 |
| EX-HA-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級E分度熱電偶用高溫補償電纜 |
| EX-HA-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級E分度熱電偶用高溫補償電纜 |
| EX-HA-FGP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級E分度號熱電偶用補償電纜 |
| EX-HA-FGRP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級E分度號熱電偶用補償軟電纜 |
| EX-HA-FPGP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償電纜 |
| EX-HA-FPGRP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級E分度號熱電偶用補償軟電纜 |
規格
| 導線規格 | A類導體 | R類導體 | 20℃時往復電阻≤Ω/m |
| 2×0.5 mm2 | 1/0.80 | 7/0.30 | 2.2 |
| 2×1.0 mm2 | 1/1.13 | 7/0.43 | 1.1 |
| 2×1.5 mm2 | 1/1.37 | 7/0.52 | 0.73 |
| 2×2.5 mm2 | 1/1.76 | 19/0.41 | 0.44 |
| 電纜規格 | |||
| 1×2×0.5 | 7×2×2.5 | 2×2×1.0 | 5×2×1.0 |
| 1×2×1.0 | 8×2×0.5 | 2×2×1.5 | 5×2×1.5 |
| 1×2×1.5 | 8×2×1.0 | 2×2×2.5 | 10×2×1.5 |
| 1×2×2.5 | 8×2×1.5 | 3×2×0.5 | 10×2×2.5 |
| 5×2×2.5 | 8×2×2.5 | 3×2×1.0 | 12×2×0.5 |
| 6×2×0.5 | 9×2×0.5 | 3×2×1.5 | 12×2×1.0 |
| 6×2×1.0 | 9×2×1.0 | 3×2×2.5 | 12×2×1.5 |
| 6×2×1.5 | 9×2×1.5 | 4×2×0.5 | 12×2×2.5 |
| 6×2×2.5 | 9×2×2.5 | 4×2×1.0 | 14×2×0.5 |
| 7×2×0.5 | 10×2×0.5 | 4×2×1.5 | 14×2×1.0 |
| 7×2×1.0 | 10×2×1.0 | 4×2×2.5 | 14×2×1.5 |
| 7×2×1.5 | 2×2×0.5 | 5×2×0.5 | 14×2×2.5 |
| 16×2×1.5 | 19×2×0.5 | 19×2×1.5 | 16×2×0.5 |
| 16×2×2.5 | 19×2×1.0 | 19×2×2.5 | 16×2×1.0 |
普通級S分度補償電纜型號：
| SC-G-VV | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
| SC-G-VPV | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
| SC-G-VPVP | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
| SC-G-VVP | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
| SC-H-FF | 氟塑料絕緣對絞氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FV105 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜 |
| SC-G-VVR | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用普通級S分度多股熱電偶用補償電纜 |
| SC-G-VPVR | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用普通級S分度多股熱電偶用補償電纜 |
| SC-G-VPVPR | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用普通級S分度多股熱電偶用補償電纜 |
| SC-G-VVPR | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用普通級S分度多股熱電偶用補償電纜 |
| SC-H-FFR | 氟塑料絕緣對絞氟塑料護套普通級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FP1FR | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套普通級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FP1FP1R | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套普通級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FFP1R | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套普通級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FV105R | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 普通級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FP1V105R | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套普通級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FP1V105P1R | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套普通級S分度多股熱電偶用高溫補償電纜 |
| SC-H-FV105P1R | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套普通級S分度多股熱電偶用高溫補償電纜 |
| SC-G-VV22 | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜鋼帶鎧裝 |
| SC-G-VPV22 | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜鋼帶鎧裝 |
| SC-G-VPVP22 | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜鋼帶鎧裝 |
| SC-G-VVP22 | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜鋼帶鎧裝 |
| SC-H-FF22 | 氟塑料絕緣對絞氟塑料護套普通級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FP1F22 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套普通級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FP1FP1-22 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套普通級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FFP1-22 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套普通級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FV105-22 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 普通級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FP1V105-22 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FP1V105P1-22 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-H-FV105P1-22 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜鋼帶鎧裝 |
| SC-G-VV32 | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜鋼絲鎧裝 |
| SC-G-VPV32 | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜鋼絲鎧裝 |
| SC-G-VPVP32 | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜鋼絲鎧裝 |
| SC-G-VVP32 | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜鋼絲鎧裝 |
| SC-H-FF32 | 氟塑料絕緣對絞氟塑料護套普通級S分度熱電偶用高溫補償電纜鋼絲鎧裝 |
| SC-H-FP1F32 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套普通級S分度熱電偶用高溫補償電纜鋼絲鎧裝 |
| SC-H-FP1FP1-32 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套普通級S分度熱電偶用高溫補償電纜鋼絲鎧裝 |
| SC-H-FFP1-32 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套普通級S分度熱電偶用高溫補償電纜鋼絲鎧裝 |
| SC-H-FV105-32 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 普通級S分度熱電偶用高溫補償電纜鋼絲鎧裝 |
| SC-H-FP1V105-32 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜鋼絲鎧裝 |
| SC-H-FP1V105P1-32 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜鋼絲鎧裝 |
| SC-H-FV105P1-32 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜鋼絲鎧裝 |
| ia-SC-G-VV | 聚氯乙烯絕緣對絞聚本安型氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
| ia-SC-G-VPV | 聚氯乙烯絕緣對絞銅絲編織分屏蔽本安型聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
| ia-SC-G-VPVP | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽本安型聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
| ia-SC-G-VVP | 聚氯乙烯絕緣對絞銅絲編織總屏蔽本安型聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
| ia-SC-H-FF | 氟塑料絕緣對絞本安型氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
| ia-SC-H-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽本安型氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
| ia-SC-H-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽本安型氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
| ia-SC-H-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽本安型氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
| ia-SC-H-FV105 | 氟塑料絕緣對絞本安型耐熱105℃聚氯乙烯護套 普通級S分度熱電偶用高溫補償電纜 |
| ia-SC-H-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽本安型耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜 |
| ia-SC-H-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽本安型耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜 |
| ia-SC-H-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽本安型耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜 |
| ia-SC-G-VVR | 聚氯乙烯絕緣對絞聚本安型氯乙烯護套一般用普通級S分度多股熱電偶用補償電纜 |
| ia-SC-G-VPVR | 聚氯乙烯絕緣對絞銅絲編織分屏蔽本安型聚氯乙烯護套一般用普通級S分度多股熱電偶用補償電纜 |
| ia-SC-G-VPVPR | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽本安型聚氯乙烯護套一般用普通級S分度多股熱電偶用補償電纜 |
| ia-SC-G-VVPR | 聚氯乙烯絕緣對絞銅絲編織總屏蔽本安型聚氯乙烯護套一般用普通級S分度多股熱電偶用補償電纜 |
| ia-SC-H-FFR | 氟塑料絕緣對絞本安型氟塑料護套普通級S分度多股熱電偶用高溫補償電纜 |
| ia-SC-H-FP1FR | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽本安型氟塑料護套普通級S分度多股熱電偶用高溫補償電纜 |
| ia-SC-H-FP1FP1R | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽本安型氟塑料護套普通級S分度多股熱電偶用高溫補償電纜 |
| ia-SC-H-FFP1R | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽本安型氟塑料護套普通級S分度多股熱電偶用高溫補償電纜 |
| ia-SC-H-FV105R | 氟塑料絕緣對絞本安型耐熱105℃聚氯乙烯護套 普通級S分度多股熱電偶用高溫補償電纜 |
| ia-SC-H-FP1V105R | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽本安型耐熱105℃聚氯乙烯護套普通級S分度多股熱電偶用高溫補償電纜 |
| ia-SC-H-FP1V105P1R | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽本安型耐熱105℃聚氯乙烯護套普通級S分度多股熱電偶用高溫補償電纜 |
| ia-SC-H-FV105P1R | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽本安型耐熱105℃聚氯乙烯護套普通級S分度多股熱電偶用高溫補償電纜 |
萬邦特種電纜型號查找導航
注：看到所需要的電纜型號可直接點進去到文章頁面
第一章：特種電纜
第二章：耐高溫電纜
1.AFR-250 2. KFF47 KF47 KF47P 3.AFP AFPF AF4 AF46 4.ZR-KFV ZR-KFVP ZR-KFV22 ZR-KFFP 5.AFSPF-200 6.KFV KFVP KFVP22 KFVRP22 7.AF250 8.AFPXR-200 9.F2H8 F46H3 F4H4 10.ZR-F46V KF46GR KFGRP 11.YGC-F46R ZR-F46-22 12.AF46R AF46RP 13.F46 ZR-F46 14.AFHBRP 15.FF22 ZR-FV ZR-FVR 16.KHF46 17.GN500-01 GN500-02 GN500-03 GN500-04 GN500-05 18.KHFRP 19.IA-DJFPF46P 20.KHF46RP KHF46P KHF46R 21.AFRPF 22.KFF KFFR KFFP 23.ZR-KFVR 24.DJFVP DJFPV DJFPVP DJFP2V DJFVP2 DJFP2VP2 DJFFP DJFPF DJFPFP DJFFP2 DJFP2F DJFP2FP2 DJFVRP、DJFPRV DJFPVRP DJFP2RV DJFVRP2 DJFP2VRP2 DJFFRP DJFPRF DJFPFRP DJFFRP2 DJFP2RF DJFP2FRP2 25.KHF46FRP ZR-KHF46VRP KFF22 KFF22P KFFP22 26.YGCF46 YGCF46R
第三章：低煙無鹵電纜
1. WDZ-KYJYP2-23 2.WDZN-KYJY WDZN-KYJY22 WDZN-KYJYP2-22 3.WDZN-RYJS 4.WD-CYY WD-CYYC WD-TYY 5.WDZN-KYJ(F)Y WDZN-YJ(F)Y23 6.WDZ-KYJYP WDZ-KYJYRP WDZ-KYJEP 7.WDZN-KYJYP2-22 8.WDZN-RYJS WDZN-BVVB WDZN-BYJ 9.WDZ-DCEYJR-125 10.WDZN-KYJE WDZANH-KYJEP 11.WD-NH-YJE 12.WDZ-RYJSP13.WDZ-KYJY33 WDZN-YJY23 WDZN-KYJYP2-23 WDZ-KYJYP2 14.WDZN-KYJYP 15.WDZ-DJYPYPR 16.WLD-KJEGP2-22 17.WDZN-YJY22 18.WDZA-KYJVRP2 WDZA-YJV22 WDZA-KYJVP2 WDZA-DJYJPVP 19.WDZ-RYY WDZ-RYYP 20.WDZN-KYJE WDZN-KYJE22 WDZN-KYJEP2
第四章：補償導線（電纜）
1. ZR-KX-GVPVPR 2.KX-FF46-RP1 KX-HA-FFRP KX-GA-VV KX-HA-FGR 3. KX-HA-FGRP 4.ZRC-KX-YP2VP2 5.KX-FPG-1 KX-FPV-2 KX-FPF-3 6.KX-HF4PB KX-HF4PR 7.KX-GS-FP1FP1 8.KX-GA-VVRP KX-HA-FVRP 9.KX-HA-FFP 10.KX-FF46-RP1 KX-HA-FFRP 11.SC-G-VV SC-G-VPVPR SC-H-FFR SC-G-VPVP32 12.KX-HF4P EX-HF4P KC-HF4P SC-HF4P 13.TX-HA-FFP 14.JHKX-HF46PF46P 15.ZR-SC-G-VVP 16.KX-HA-FPFP 17.ZR-KC-HA-FF46P 18.KC-GB-VVP KX-GS-VVRP
第五章：硅橡膠電纜
1. JHXG 2.GFR GFP GFRP 3.YGCB 4.KFGR KFGRP KF46G KF46GP 5. YGZP 6.YGCPB YGGB YGCB-AF46R 7.ZR-YGGRP ZR-JGGRP 8.KHGPG KHGPG KHG30G KHPG20G 9.RGG YGZ YG 10.FDGG-40 FDGU-55 11. RGGP KF46GR KF46GRP 12.AGR 13.NH-KGGRP NH-KFGRP 14.YGCP 15.IMKGG IMKGGP 16.HGVF HGVFP 17.KFGD KFGDP 18.YGG 19.JGGFR 20.DJFGP 21.BPGGP BPGGP2 BPGGPP2 BPGGP3 BPGVFPP2 22.FYGC 23.AGRP 24.AGG 25.YGC YGC22 YFG YGC-F46R 26.ZRC-DPGPGRP 27.YGVFZ 28.JGGP ZR-JGGP 29.YGCR JGGR 30.JG JGG
第六章：扁電纜
1. ZR-YSFVBR ZR-YSFVBRJ ZR-YSFVBRZ ZR-YSFVBRJP 2.YFFB-G YVFB-G 3.YFVB 4.CEFBR 5.YEFB YEFBP YEFBJ YEURB YEURBP YEURBJ 6.YFFPB YVFPB YFFBP YVFBP 7.YCB YCBP 8.YGPB-6KV YGPB-10KV 9.ZR-YFFB ZR-YVFB 10.YBF 11.YEFRBG YGFRBG 12.H25VVH6-F 13.YGGB-J YGCB-VFR-J YGCB-J YGVFCB-J YFGCB-J 14.YBP-J 15.YB 16.EFB EFBP EFBJ EURB EURBP EURBJ 17.YVVB TVEB YFEB YGFB 18.YKVFBG YFFRBP 19.YGCB-L 20.YJGCFPB 21.YQB YQSB YQSFB YQFB 22.YCFB YCFBG 23.YBZ 24.TVVB KGGB YGCB 25.YEEB YFEB 26.YFFB-FJL 27.GKFB 28.TVVBPG
第七章：電機引接線
1. JZQB.F-1140V 2.JF46 3.JZ 4.JHGG 5.JGG 6.JHGX 7.JEH 8.JV 9.JF 10.JBF JBHF 11.JBQ 12.JXN 13.JXF 14.JH 15.JE 16. JYJ-125 17.JYJ-150 18.JO-150
第八章：鐵路機車電纜
1. WDZ-DCYJ-125 2.DCEH/3-100 3.CXVF DCXVF DCXVFP DCXHF DCXHFP 4.DC-WDZB-EPR-1.8kV 5.WDZ-DCYJR 6.SLEX-125 SPLEX 7.DCEYH 8.DCEYHR 9.DCXF DCEH 10.DT-KAFPR 11.DWZR-PGYP2/23 DWZR-PGY23 12.WDZ-DC-H-90 WDZ-DC-ZP-H-90 13.WDZ-DCK-125 WDZ-DCKP-125 14.WDZ-DCYG-180 WDZ-DCYGP-180 15.DCH/3 DCXF/2 DCEH/3 16.WDZ-WL1 WDZ-WL2 WDZ-WL3 17.FY/WDZA-YJE FY/WDZA-YJE FY/WDZA-EJEJ FS/FY/WDZA-EJE23 18.JVN JVNP 19.DC-WDZA-EYR DC-WDZX-YJY DC-WDZA-FF 20.NSGAFOU 21.DVYJVR DCEFR WDZ-DCEFR FSZ-WDZ-DCYJYR 22.WDZA-DCYJTY WDZA-DCYJTYR 23.HSGCEVMP WDZ-DCEVMP HSGCEVMNH WDZ-DCEVMNH 24.DCYH DCYHR DCYHP DCEYHP
本頁只是一小部分電纜型號可查找，如需其它型號請到首頁產品中心或新聞中心仔細查找。如需幫助請撥打熱線電話：18909608445 0550-7723889
18909608445
