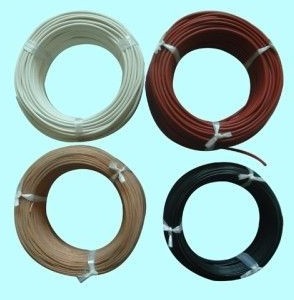

產品名稱： 特種電線電纜,四氟薄膜繞包小截面安裝電線AFR-200 AFR-250 | |
| 產品型號： AFR-200 AFR-250 | ||
| 產品價格： |
||
| 發布時間：2013-3-24 11:40:17 | ||
| 關 注 度：5027 | ||
本產品適用于航空工業和電子工業中電氣設備和儀表接線用。
1．產品型號、名稱及生產范圍：(表7)
|
型 號 |
名稱 |
生產范圍 |
|
AFR-200 |
銅芯氟塑料繞包絕緣安裝電線 |
0.013~0.35 |
|
AFRP-200 |
銅芯氟塑料繞包金屬屏蔽安裝電線 |
|
|
AFR-250 |
鍍銀銅芯氟塑料繞包安裝電線 |
|
|
AFRP-250 |
鍍銀銅芯氟塑料繞包金屬屏蔽安裝電線 |
2．產品規格：(表8)
|
標稱截面
mm2 |
導電線芯結構根數/直徑 mm |
20℃時導體直流電阻不大于Ω/km |
電線 最大外徑mm |
|
|
AFR-200 AFR-250 |
AFRP-200 AFRP-250 |
|||
|
0.013 |
7/0.05 |
1500 |
0.53 |
|
|
0.035 |
7/0.08 |
700 |
0.61 |
1.15 |
|
0.05 |
10/0.08 |
390 |
0.67 |
1.2 |
|
0.07 |
14/0.08 |
280 |
0.75 |
1.3 |
|
0.1 |
21/0.08 |
210 |
0.85 |
1.4 |
|
0.14 |
30/0.08 |
130 |
0.9 |
1.5 |
|
0.2 |
42/0.08 |
100 |
1 |
1.6 |
|
0.30 |
62/0.08 |
77.2 |
1.12 |
1.65 |
|
0.35 |
75/0.08 |
58 |
1.2 |
1.7 |
3．主要技術性能
3．1 額定電壓：交流50HZ、250以下。
3．2 電線導電線芯的長期允許工作溫度：
AFR-200、AFRP-200型為+200℃
AFR-250、AFRP-250型為+250℃
電線使用的最低環境溫度為-55℃。
3．3 絕緣電阻：在室溫時不小于108MΩ·km。
4．交貨要求：
電線制造長度不小于15米，允許長度不小于1米的短線段交貨，其數量不超過交貨總長度的20%；
長度計量誤差不超過±0.5%；
根據雙方協議允許任何長度的電線交貨。
